本技术文件为原创，谢绝转载。
起源:我從2019年8月份開始接手這個項目，到12月底完工，縂歷時大概4個月，當然，并不是所有時間都在完成這個項目，畢竟還有考試和作業，最初我聽要求描述時，更像是爲了實現一個功能而啓用的臨時系統，加之時間有限，很多部分并沒有使用專業的，模塊化的開發方法，雖然完成系統的功能，但是很多細節需要花時間整理。本文截取项目中一些关键的技术进行解析，但是由于是企业项目（虽然目前没收到钱），故一些更深层的细节不会披露。
要求:這個系統叫做“鏟花檢測系統”，在一些大型的工具機械中，會有兩個金屬面進行滑動的情況，如果兩個平面完全貼合，則由於摩擦力的原因無法滑動，所以我們需要凹點使得機械進行滑動，但是同時需要一定的支撐面，此時工人師傅需要用工具把凹點鏟出來，而這個軟體就是檢測工人鏟的是否符合一定的百分比。
組件和功能:在這個系統中，分爲兩個組件（前端和後臺），前端主要由jsp寫成，通過html控制網頁内容，css控制佈局，js進行寫入控制或文件傳遞，java代碼進行資料和表格的動態輸出。
主界面：
1．拍照（選項卡）：切換拍照功能，當點擊這個區域時，下方會顯示 “點擊這裏拍照” ，接受用戶拍照上傳。
2．選擇檔案（選項卡）：切換檔案選擇功能，當點擊這個區域時，下方會顯示“點擊這裏上傳”，接受用戶從檔案選擇上傳。
3．點擊這裏拍照/點擊這裏上傳（按鈕）：啓動相機或檔案選擇器，從設備中新添媒體。
4．高級管理（超鏈接）：進入高級管理界面。

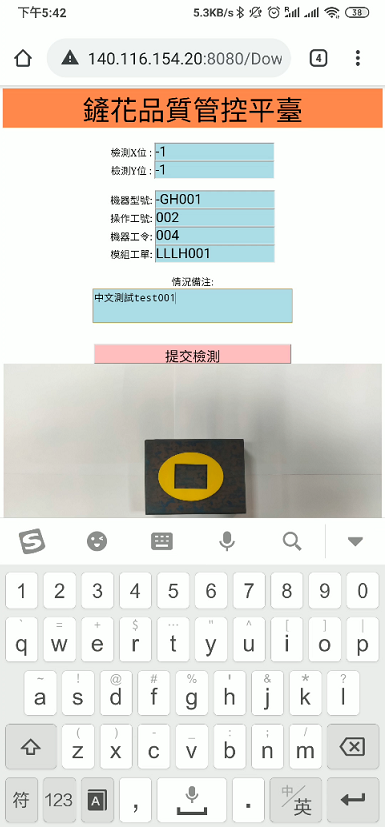

铲花资料输入页：
1.信息輸入組（輸入控件組）：由多個輸入框組成，可以接受數字和英文的輸入，記錄用戶自定義的數值（機器工令，模組工單等）。
2.備注（輸入框）：記錄備注，同樣是輸入框，不同的是，在這個框的數值支持中文。
3.提交檢測（按鈕）：將用戶輸入的資料傳入記憶體（等待傳入資料庫）。
4.圖片位置框選區（控件浮層）：允許用戶單擊圖片的任何位置，位置的坐標會傳入信息輸入組的檢測X位和檢測Y位中。

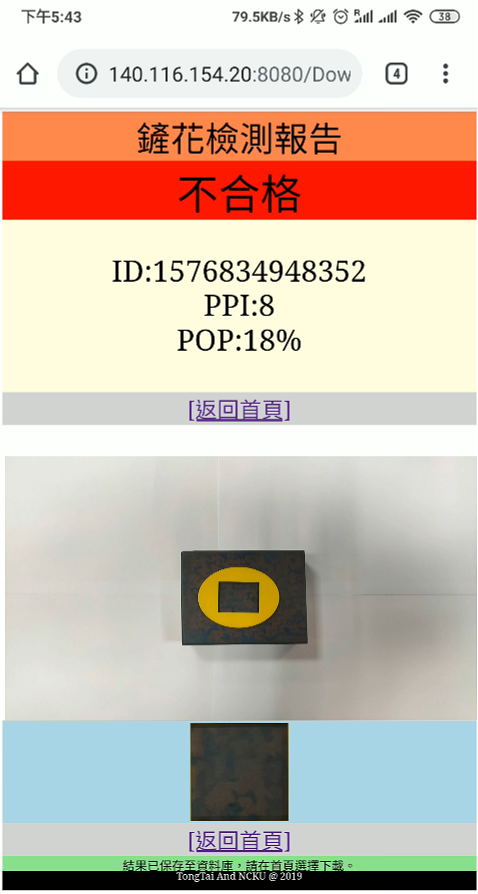

结果显示页：
1.信息顯示區域：將結果顯示給用戶。
2.返回首頁（超鏈接）：提供返回首頁的地址。

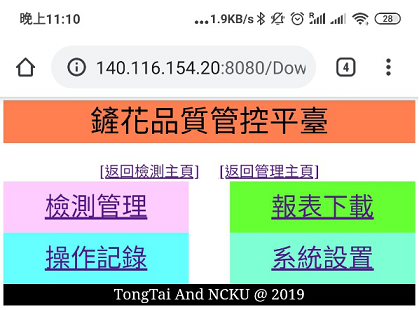

检测管理页：
1.檢測管理（超鏈接）進入檢測管理頁面的入口。
2.報表下載（超鏈接）：進入報表下載頁面的入口。
3.操作記錄（超鏈接）：進入操作記錄頁面的入口。
4.系統設置（超鏈接）：進入系統設置頁面的入口。

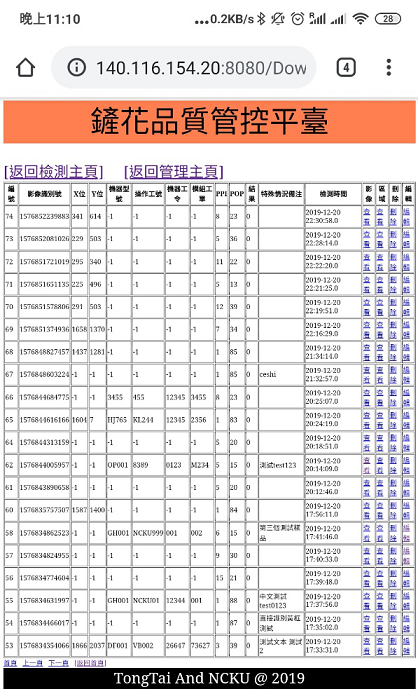

单个铲花信息管理：
1.查看（超鏈接）：對整個檢測的影像進行查看。
2.查看（超鏈接）：對於用戶自定義的檢測區域進行查看（100*100）。
3.刪除（超鏈接）：對這筆資料進行刪除。
4.編輯（超鏈接）：對資料進行編輯。
之后还有若干页面和功能省略。

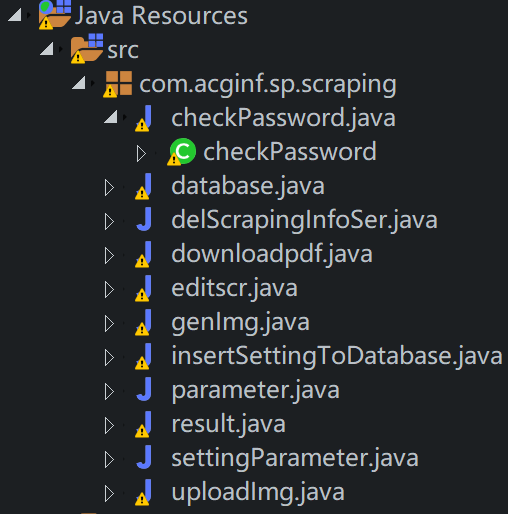

Servlet结构如下：

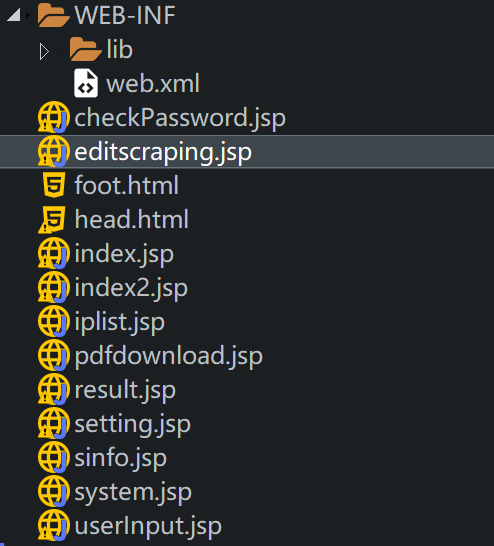

网页结构如下：
网页结构如下：
在前端文件結構中，主要有以下幾個重要模組：
1.index.jsp—這是用戶的主要頁面，用戶可以在這個頁面進行拍照和上傳文件，它通過js實現對頁面組件控制，希望對用戶行爲進行適當的引導。我們使用表單對資料傳遞到後臺的servlet。
2.userInput.jsp—主要對index頁面的影像資料進行接收，它允許用戶輸入一些資料，注意在這一步我們只是將資料保存到記憶體中，等到反饋結果到來的時候再一起保存到資料庫。
3.result.jsp—主要顯示檢測的結果，並將結果保存在資料庫。
4.setting.jsp—是設置的主頁面，用來進入不同設置模塊的入口。
5.sinfo.jsp—主要從資料庫中檢索出需要的資料並提供查看圖片，編輯或刪除等操作的入口。
6.system.jsp—用來設置系統的上下限數值等運轉資料。
7.iplist.jsp—用來顯示訪客信息。
8.pdfdownload.jsp—用來下載pdf。
9.editscriping.Jsp—用來對單個鏟花檢測信息進行修改。
同时也包括後端模組對資料進行邏輯處理
1.uploadImg.java—主要對圖片進行上傳到伺服器的處理
2.result.java—進行資料的暫存和處理，呼叫檢測程式，接受並發送檢測結果到前臺。
3.database.java—對資料庫進行控制，每個資料庫操作都是一個獨立的函式。
4.delScrapingInfoSer.java—對鏟花資料進行刪除
5.downloadpdf.java—對鏟花資料進行下載
6.editScr.java—對鏟花資料進行編輯
7.parameter.java—對全局參數進行保存
1.index.jsp—這是用戶的主要頁面，用戶可以在這個頁面進行拍照和上傳文件，它通過js實現對頁面組件控制，希望對用戶行爲進行適當的引導。我們使用表單對資料傳遞到後臺的servlet。
2.userInput.jsp—主要對index頁面的影像資料進行接收，它允許用戶輸入一些資料，注意在這一步我們只是將資料保存到記憶體中，等到反饋結果到來的時候再一起保存到資料庫。
3.result.jsp—主要顯示檢測的結果，並將結果保存在資料庫。
4.setting.jsp—是設置的主頁面，用來進入不同設置模塊的入口。
5.sinfo.jsp—主要從資料庫中檢索出需要的資料並提供查看圖片，編輯或刪除等操作的入口。
6.system.jsp—用來設置系統的上下限數值等運轉資料。
7.iplist.jsp—用來顯示訪客信息。
8.pdfdownload.jsp—用來下載pdf。
9.editscriping.Jsp—用來對單個鏟花檢測信息進行修改。
同时也包括後端模組對資料進行邏輯處理
1.uploadImg.java—主要對圖片進行上傳到伺服器的處理
2.result.java—進行資料的暫存和處理，呼叫檢測程式，接受並發送檢測結果到前臺。
3.database.java—對資料庫進行控制，每個資料庫操作都是一個獨立的函式。
4.delScrapingInfoSer.java—對鏟花資料進行刪除
5.downloadpdf.java—對鏟花資料進行下載
6.editScr.java—對鏟花資料進行編輯
7.parameter.java—對全局參數進行保存
組件解讀：説完了文件結構，我們開始對每個文件進行逐個解析，在解析的過程中，我們會交織前端和後臺，盡量還原一個完整的執行過程。但是對於css等佈局内容，並不在我們描述的範圍之内。
<div id="b2" style="display:none;">
<form action="uploadImg?method=upload&way=fromAlbum" method="post"
enctype="multipart/form-data">
<div class="dicBoxOut">
<input type="file" name="headShot1" class="headShot" onchange="show(this)">
<div id="dicBoxIn2">點擊這裏上傳</div>
</div>
<div id="comfirmArea2" style="display:none;"><br/><br/>
<input type="submit" id="submitclass1" class="bigredsize2" value="從相冊上傳" onclick="button2gray()"><br/>
</div>
</form>
<br/>
</div>
上述代碼是index.jsp中的核心代碼，我們可以看到54行有個div隱藏的代碼，我們配合js可以先將這個區域隱藏，等到用戶點擊的時候才展現這個區域，這樣我們的界面會比較有條理，不至於用戶看到一堆代碼不知道點擊哪個，同理在63行的時候，我們同樣能看到一個隱藏代碼，以保證用戶在點擊上傳圖片才能看到確認上傳按鈕，防止多次上傳。
function showAlbum(imgObj)
{document.getElementById("b1").style.display = "block";
document.getElementById("b2").style.display = "none";
document.getElementById("b3").style.display = "none";
document.getElementById("b4").style.display = "none";}
至於div顯示和隱藏的代碼如上圖所示，并不是非常複雜。
<div id="down">
<script>
function show(file){
var reader = new FileReader();
var img = document.getElementById('img');
reader.onload = function(evt){
img.width = "960";
img.height = "540";
img.src = evt.target.result;
}
reader.readAsDataURL(file.files[0]);
document.getElementById("comfirmArea").style.display = "block";
document.getElementById("comfirmArea2").style.display = "block";
}
</script>
<img id="img" src=""/>
</div>
我們使用js進行圖片的預覽，儅用戶上傳一張相片，我們會將它的縮略圖顯示在這個網頁的下面。
uploadImg.java
String time=new Date().getTime()+"";
String way=request.getParameter("way");
Part part = null;
if("fromAlbum".equals(way)) {part = request.getPart("headShot1");}
else if("fromLen".equals(way)) {part = request.getPart("headShot2");}
else {}
String newFileName = time+".jpg";
String filePath = parameter.path;
File f = new File(filePath);
if (!f.exists()) {f.mkdirs();}
part.write(filePath + "/" + newFileName);
System.out.println("=========>"+filePath + "/" + newFileName);
response.sendRedirect("userInput.jsp?id="+time);
在57行中我們要獲取系統時間用以對影像進行編號，同時，我們對區域資源進行獲取，并將其保存到本地伺服器上。
<form action="result" method="post">
<div style="display:none;">
影像識別號: <input type="text" id="imageno" name="imageno" readonly="readonly" value=<% request.getParameter("id"); %> disabled="disabled"><br/>
</div>
<div id="alltext">
檢測X位 : <input type="text" class="uin" id="xinput" name="xinput" value="-1"><br/>
檢測Y位 : <input type="text" class="uin" id="yinput" name="yinput" value="-1"><br/><br/>
機器型號: <input type="text" class="uin" id="ma" name="ma" value="-1"><br/>
操作工號: <input type="text" class="uin" id="mb" name="mb" value="-1"><br/>
機器工令: <input type="text" class="uin" id="mc" name="mc" value="-1"><br/>
模組工單: <input type="text" class="uin" id="md" name="md" value="-1"><br/><br/>
情況備注: <br/><textarea type="text" class="uix" id="me" name="me" value="-1" ></textarea><br/><br/>
</div>
<br/>
<input type="submit" class="uen" id="okbutton" name="okbutton" value="提交檢測" onclick="button2gray()">
<div id="note" style="display:none;">正在檢測，請稍後...</div>
</form>
我們直接用表單的形式把前端輸入的資訊傳入servlet，需要注意的是id和class是識別區域的重要組成部分。我們給輸入框一個默認的數值“-1”，在後期的程式處理中，用以代替空格，防止出現空指針的情況。另外有一個隱藏的區域“影像識別號”，它從上一個頁面接收而來，同時準備傳遞到下一個選項。
function rectClick(event) {
var t1=document.getElementById("xinput");
t1.value=parseInt(event.offsetX);
var t2=document.getElementById("yinput");
t2.value=parseInt(event.offsetY);
var oEvent=event;
var docW=document.body.clientWidth;
var leftoffset=parseInt((docW-960)/2);
var oDiv=document.createElement('div');
var box = document.getElementById("addbox");
if(box){box.parentNode.removeChild(box);}
oDiv.id="addbox";
oDiv.style.left=event.offsetX+leftoffset+'px';
oDiv.style.top=event.offsetY+700+'px';
oDiv.style.border='10px solid #FF0000';
oDiv.style.position='absolute';
oDiv.style.width='0px';
oDiv.style.height='0px';
document.body.appendChild(oDiv);
}
由於我們要對檢測的圖片進行人工取樣，所以這就需要我們的滑鼠點擊一個位置，會出現相應點的坐標。我們嘗試將這一功能進行實踐。
接下來我們要著重説一下result文件，在這個文件中，我們完成了檢測和參數儲存與處理等重要的任務。
String x = request.getParameter("xinput");
String y = request.getParameter("yinput");
String ma = request.getParameter("ma");
String mb = request.getParameter("mb");
String mc = request.getParameter("mc");
String md = request.getParameter("md");
這幾句主要將用戶輸入的參數傳遞到記憶體，
int x2int = Integer.parseInt(x);
int y2int = Integer.parseInt(y);
int realx=0;int realy=0;
if(x2int!=-1&&y2int!=-1) {
int picW=sourceImg.getWidth();
int picH=sourceImg.getHeight();
if(x2int<=0) {x2int=1;}
if(y2int<=0) {y2int=1;}
double dx=picW*1.0/960*1.0;
double dy=picW*1.0/540*1.0;
realx=(int)(x2int*dx);
realy=(int)(y2int*dy);
}else {
realx=-1;
realy=-1;
}
這裏主要是對用戶上傳的圖像和點擊的圖像進行坐標尺寸轉換，有時候，用戶會上傳非常大的圖片，這時候如果直接顯示在網頁上，不但非常不美觀也很難做定位，所以我們在前端顯示的圖片都是固定大小，我們使用比例計算出實際的圖像大小。
if(ppi2int >= lppi && ppi2int <= mppi && ppi2int >= lpop && pop2int <= mpop) {res=1;parameter.res=1; }else {res=0;parameter.res=0;}
try {d.insertScrapingInformation(imageno2int,realx,realy,ma,mb,mc,md, ppi2int, pop2int, res,me);
response.sendRedirect("result.jsp");return;
} catch (Exception e) {e.printStackTrace();}
我們首先檢驗數值是否符合我們設定的要求，防止處理不合理的數據，在檢查無誤后寫入資料庫，這些寫入的數值都是從前端傳來的，我們把它寫入資料庫，我們可以看到這個函數是出現在database.java中的。
public static void insertScrapingInformation(double imageno, int xno, int yno, String ma, String mb, String mc,
String md, int ppi, int pop, int res, String me) throws Exception {
Connection conn = init();
PreparedStatement psql;
psql = conn.prepareStatement(
"insert into scraping(`imageno`,`xno`,`yno`,`ma`,`mb`,`mc`,`md`,`ppi`,`pop`,`res`,`me`) "
+ "values(?,?,?,?,?,?,?,?,?,?,?)");
psql.setDouble(1, imageno);
psql.setInt(2, xno);
psql.setInt(3, yno);
psql.setString(4, ma);
psql.setString(5, mb);
psql.setString(6, mc);
psql.setString(7, md);
psql.setInt(8, ppi);
psql.setInt(9, pop);
psql.setInt(10, res);
psql.setString(11, me);
psql.executeUpdate();
}
在資料的操作中。我們先獲得Connection物件，然後直接拼接並發送sql語句對資料進行插入
File f= new File("D://files//return.txt");
if(f.exists()) {f.delete();}
for(int i=0;i<5000;i++) {
if(f.exists()) {
String returnValue=readFile();
String returnValueArray[]=returnValue.split("@");
ppi=returnValueArray[0];
pop=returnValueArray[1];
parameter.ppi=Integer.parseInt(returnValueArray[0]);
parameter.pop=Integer.parseInt(returnValueArray[1]);
parameter.imageId=imageno;
break;
}
try {Thread.sleep(100);} catch (InterruptedException e) {e.printStackTrace();}
}
我們會啓動檢測程式並檢查是否有文件（return.txt）存在，它是檢測程式返回的值的文件，如果存在，我們會用“@”進行參數分割。然後將第一個，第二個參數分別作爲ppi和pop進行賦值。使用Thread.sleep實現每隔0.1秒檢測一次。
<div id="title">鏟花檢測報告</div>
<% if(parameter.res==1){%>
<div id="res1">合格</div>
<%}else{%>
<div id="res2">不合格</div>
<%} %>
<div id="detail"><br/>ID:<%out.print(parameter.imageId); %> <br/>PPI:<%out.print(parameter.ppi); %> <br/>POP:<%out.print(parameter.pop); %>% <br/><br/></div>
<div class="back"><a href="index.jsp">[返回首頁]</a></div>
</div>
我們使用jsp進行前端結果的顯示（給用戶）並動態顯示出標簽。
<%
String imageId="";
String imageId2="";
database d=new database();
int start=Integer.parseInt(request.getParameter("start"));
String all[]=d.queryScrapingInfo(start);
int pos=0;
for ( int i=0; i < all.length-13; i++){
if(all[i]==null&&all[i+1]==null&&all[i+2]==null&&all[i+3]==null){
pos=i;break;
}
}
for ( int i=0; i < pos; i++){
if(i%13==0){
%>
<tr>
<% } %>
<td>
<% out.print(all[i]);
if(i%13==1){imageId=all[i];imageId2=all[i];}
%>
</td>
<% if(i%13==12){ %>
<td><a href="files/<%=imageId%>.jpg">查看</a></td>
<td><a href="files/<%=imageId%>c.jpg">查看</a></td>
<td><a href="delScrapingInfoSer?id=<%=imageId2%>">刪除</a></td>
<td><a href="editscraping.jsp?id=<%=imageId2%>&ma=<%=all[i-8]%>&mb=<%=all[i-7]%>&mc=<%=all[i-6]%>&md=<%=all[i-5]%>">編輯</a></td>
</tr>
<% } } %>
</table>
<%
int pressBefore=1;
int pressNext=1;
if(start>=21){pressBefore=start-20;}
pressNext=start+20;
%>
